2CY型齒輪泵主要用于各種機械設備中有潤滑系統中輸送潤滑油，適用于輸送粘度在10°E(75C.ST)以下，溫度在80℃以下的具有潤滑性的油料，還適用于輸送有腐蝕性的、無潤滑性的、含有固體顆粒的介質，如需高溫，同本單位聯系可配用以實際報告為主材料即可。輸送無潤滑性的油料、飲料、低腐蝕性的水等，請選用整體不銹鋼齒輪泵本單位均有生產。

2CY型齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s（5-1500cSt)的潤滑油或性質類似潤滑油的其他液體以及用于液壓轉動系統。

結構特點

本系列2CY型齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪經氮化處理有較高的硬度和性能。與軸一同安裝在可換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸送介質而自動達到。

泵內四個軸承套在泵內浮動安裝，隨工作壓力大小自動調整端面間隙，因此泵的壓力穩定，輸出流量脈動小，溶積效率好。

從主軸外伸端向泵看，為順時針旋轉。

2CY型齒輪泵結構說明

本產品由泵體、齒輪、前后泵蓋、安然閥、軸承及密封裝置等零、部件組成。

1、泵體、前后蓋等零件為灰鑄鐵件，齒輪用優良碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。

2、防護閥。

2CY型齒輪泵自身不帶安然閥，用戶在使用時需自行在管路系統中安裝防護。KCB，2CY型齒輪泵在后泵蓋或泵體上方裝有安然閥，當泵或排出管道發生故障或?qū)⑴懦鲩y門全部關閉而產生高壓和高壓沖擊時安然閥就會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安然保護作用。

3、軸承。

2CY型齒輪泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪式輸油泵采用DU軸承；可根據用戶要求采用錫青銅軸承。

KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。

軸承為內置型式，依靠被輸送介質進行潤滑；011軸承和錫青銅軸承能在非潤滑性介質中工作。

4、軸封。

本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。

a.骨架油封：骨架油封的特點是維護、換方便，成本低，但壽命較短。丁晴膠骨架油封適用于1001：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。

b.1機械密封：機械密封的特點是密封優良、壽命長，成本高。機械密封的基體用不銹鋼制造，動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下。

c.填料密封：填料密封僅用于高溫油泵，其特點是以實際報告為主，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。

用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。

5、進、出油口型式：

2CY系列齒輪式潤滑泵進、出油口為與口徑對應的英制管螺紋（G)，直接制作在泵體上。

KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺紋口的腰形法蘭；其余泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。

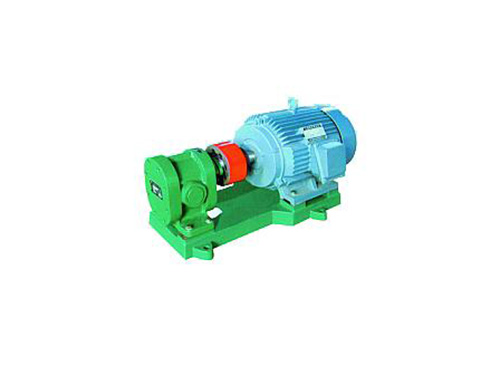

6、泵與電機用彈性聯軸器連接，并安裝在公共底盤上。

技術參數：
